铝合金防爆接线箱  挂式防爆接线箱 BXJ51防爆接线箱 防爆端子箱 防爆分线箱（e、ⅡB、ⅡC）

 适用范围
1区、2区危场所。
IIA、IIB、IIC类爆竹性气体环境.
*要求IIB或IIC类请注明.

 产品特点
铸铝合金外壳,表面喷塑.
压铸成形,外形美观.
结合面采用曲路密封结构,具有较强的防水、防尘性能.
接线端子采用增安型专用端子,接线方便,牢固可靠,并且电流大小有多种规格可供用户任意选配.
进线口方向变化多端,可根据用户要求任意,选进线口并可根据用户要求直接配装
BDM 系列的电缆密封接头(注:用户在订货时注明.)
符合GB3836-2000,IEC60079标准要求.

型号含义

技术参数  进线示意图
额定电压（Ｖ）
 额定电流（Ａ）  防护等级 3/4 10-14 IP54*IP55

防爆接线箱是各种高危场所使用的特殊设备，和民用接线箱比，  防爆接线箱

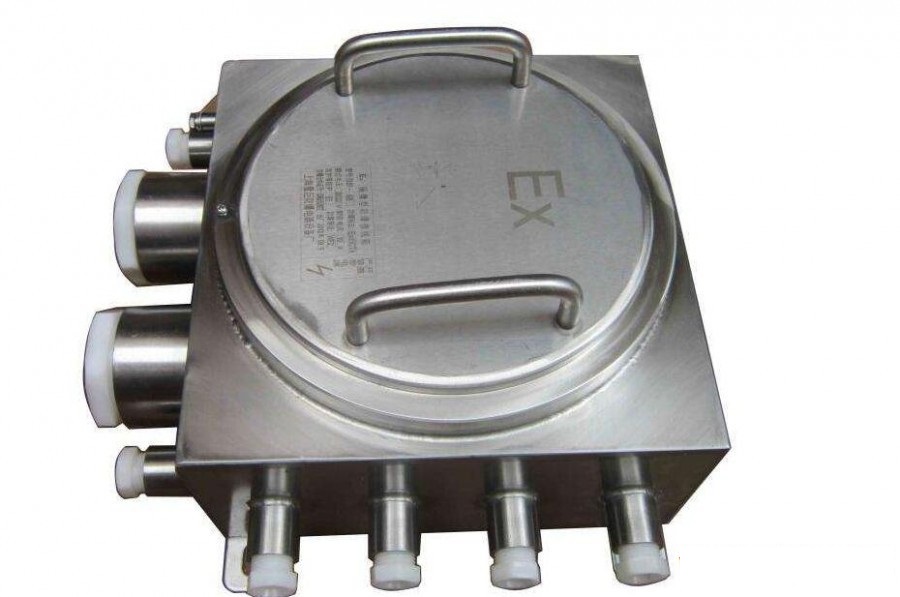

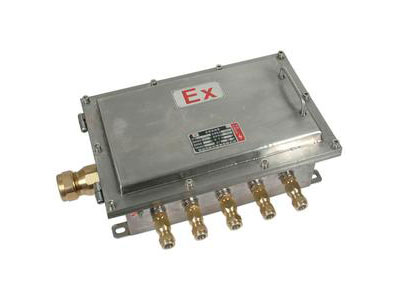

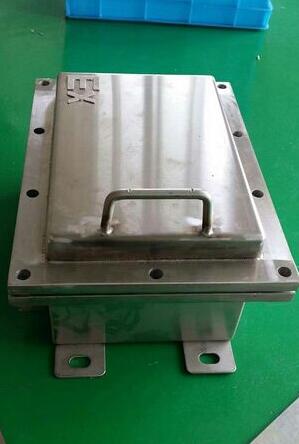

[1]它是经过各种防爆改造而成的具有防爆功能的接线箱。采用铝合金压铸或者是采用不锈钢焊接而成，防爆防腐接线箱按分类有：根据功能材质形式分为：本安型防爆接线箱、铝合金防爆接线箱、不锈钢防爆接线箱，钢板防爆接线箱；根据使用结构又分为：壁挂式防爆接线箱和立式防爆接线箱 。

外形示意图

BXJ51-20/20 I型 Type  CBJX-20/20 II 型Type BXJ51-20/30 III型Type

BXJ51-20/60 IV型 Type  CBJX-20/80 V 型 Type  BXJ51-20/120 VI型　Ｔype

 IIB类接线箱外举例 Outline example of IIB group junction box

 IIB 类外形见下表　Outline of IIB group as follow
型号 Type  Ａ Ｂ Ｃ Ｄ Ｅ 进出线口规格（数量）
Inlet and outlet’s specification(No)  备注Remark
BXJ51－20／4 204 185 160 82 100 1-G3/4" 　　　4-G1/2"  Exd II BT6
BJX-20/8 242 245 196 104 110 1-G1" 　　　　7-G3/4"
BJX-20/16 318 332 172 206 110 1-G1 1/2" 　　7-G3/4"
BXJ51-20/24 422 338 276 224 110 1-G1 1/2" 　　11-G/4"
BXJ51-20/36 422 412 276 299 114 2-G1 1/2" 　　13-G3/4"
