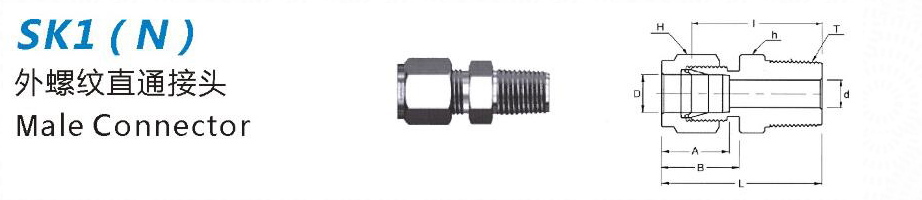

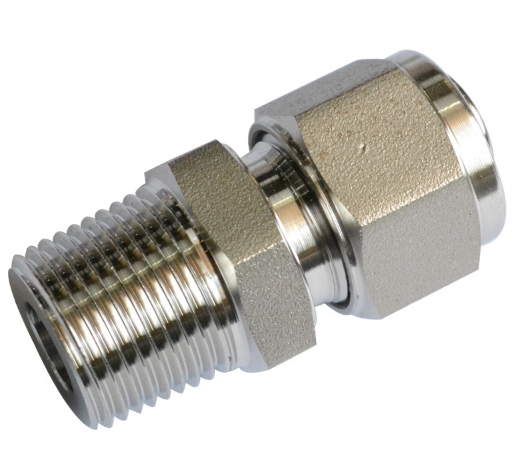

外螺纹直通接头
  • 点击数:2106
  • 产品类别: 产品中心 仪表管件
  • 产品描述: 连接英制管道和母NPT 型号 管外径O.D. D（inch) T (NPT) d Min 宽度 A B I L h(inch) H(inch) SK1(N)
 [←]  双卡套穿板接头
 [→]  内螺纹直通接头


  •

    连接英制管道和母NPT


    型号 管外径O.D.
    D（inch)     		T
    (NPT)     		d
    Min     		宽度 A B I L
    h(inch) H(inch)
    SK1(N) 1- 1N 1/16 1/16 1.27 5/16 5/16 8.63 10.92 20 23.83
    SK1(N) 1- 2N 1/16 1/8 1.27 7/16 7/16 8.63 10.92 22.35 26.23
    SK1(N) 2- 2N 1/8 1/8 2.28 7/16 7/16 12.7 15.24 23.87 30.48
    SK1(N) 2- 4N 1/8 1/4 2.28 9/16 7/16 12.7 15.24 28.95 35.56
    SK1(N) 2- 6N 1/8 3/8 2.28 11/16 7/16 12.7 15.24 29.21 35.81
    SK1(N) 2- 8N 1/8 1/2 2.28 7/8 7/16 12.7 15.24 35.56 42.16
    SK1(N) 3- 2N 3/16 1/8 3.04 7/16 1/2 13.71 16 24.63 31.24
    SK1(N) 3- 4N 3/16 1/4 3.04 9/16 1/2 13.71 16 29.71 36.32
    SK1(N) 4- 2N 1/4 1/8 4.82 1/2 9/16 15.24 17.78 25.4 32.76
    SK1(N) 4- 4N 1/4 1/4 4.82 9/16 9/16 15.24 17.78 30.48 37.84
    SK1(N) 4- 6N 1/4 3/8 4.82 11/16 9/16 15.24 17.78 30.98 38.35
    SK1(N) 4- 8N 1/4 1/2 4.82 7/8 9/16 15.24 17.78 37.33 44.70
    SK1(N) 4- 12N 1/4 3/4 4.82 1-1/16 9/16 15.24 17.78 38.86 46.22
    SK1(N) 5- 2N 5/16 1/8 4.82 9/16 5/8 16.25 18.54 26.67 34.03
    SK1(N) 5- 4N 5/16 1/4 6.35 9/16 5/8 16.25 18.54 31.24 38.6
    SK1(N) 5- 6N 5/16 3/8 6.35 11/16 5/8 16.25 18.54 31.75 39.11
    SK1(N) 6- 2N 3/8 1/8 4.82 5/8 11/16 16.76 19.3 27.94 35.3
    SK1(N) 6- 4N 3/8 1/4 7.11 5/8 11/16 16.76 19.3 32.51 39.87
    SK1(N) 6- 6N 3/8 3/8 7.11 11/16 11/16 16.76 19.3 32.51 39.87
    SK1(N) 6- 8N 3/8 1/2 7.11 7/8 11/16 16.76 19.3 38.86 46.22
    SK1(N) 6- 12N 3/8 3/4 7.11 1-1/16 11/16 16.76 19.3 40.38 47.75
    SK1(N) 8- 2N 1/2 1/8 4.82 13/16 7/8 22.86 21.84 28.7 38.86
    SK1(N) 8- 4N 1/2 1/4 7.11 13/16 7/8 22.86 21.84 33.27 43.43
    SK1(N) 8- 6N 1/2 3/8 9.65 13/16 7/8 22.86 21.84 33.27 43.43
    SK1(N) 8- 8N 1/2 1/2 10.41 7/8 7/8 22.86 21.84 38.86 49.02
    SK1(N) 8- 12N 1/2 3/4 10.41 1-1/16 7/8 22.86 21.84 40.38 50.54
    SK1(N) 8- 16N 1/2 1 10.41 1-3/8 7/8 22.86 21.84 46.99 57.15
    SK1(N)10- 6N 5/8 3/8 9.65 15/16 1 24.38 21.84 34.03 44.19
    SK1(N)10- 8N 5/8 1/2 11.93 15/16 1 24.38 21.84 38.86 49.02
    SK1(N)10- 12N 5/8 3/4 12.7 1-1/16 1 24.38 21.84 40.38 50.54
    SK1(N)12- 8N 3/4 1/2 11.93 1-1/16 1-1/8 24.38 21.84 40.38 50.54
    SK1(N)12- 12N 3/4 3/4 15.74 1-1/16 1-1/8 24.38 21.84 40.38 50.54
    SK1(N)12- 16N 3/4 1 15.74 1-3/8 1-1/8 24.38 21.84 46.99 57.15
    SK1(N)14- 12N 7/8 3/4 15.74 1-3/16 1-1/4 25.9 21.84 40.38 50.54
    SK1(N)14- 16N 7/8 1 18.28 1-3/8 1-1/4 25.9 21.84 46.99 57.15
    SK1(N)16- 8N 1 1/2 11.93 1-3/8 1-1/2 31.24 26.41 45.21 57.4
    SK1(N)16- 12N 1 3/4 15.74 1-3/8 1-1/2 31.24 26.41 45.21 57.4
    SK1(N)16- 16N 1 1 22.35 1-3/8 1-1/2 31.24 26.41 50.03 62.23
    SK1(N)20- 16N 1-1/4 1 22.34 1-3/4 1-7/8 41.15 38.86 55.12 77.22
    SK1(N)20- 20N 1-1/4 1-1/4 27.69 1-3/4 1-7/8 41.15 38.86 55.12 77.22
    SK1(N)24- 24N 1-1/2 1-1/2 34.04 2-1/8 2-1/4 50.04 45.21 61.72 88.9
    SK1(N)32- 32N 2 2 45.97 2-3/4 3 67.56 62.74 76.2 113.54


    连接公制管道和母NPT


    型号 管外径O.D.
    D（inch)     		T
    (NPT)     		d
    Min     		宽度 A B I L
    h(inch) H(inch)
    SK1(N) 1- 1N 1/16 1/16 1.27 5/16 5/16 8.63 10.92 20 23.83
    SK1(N) 1- 2N 1/16 1/8 1.27 7/16 7/16 8.63 10.92 22.35 26.23
    SK1(N) 2- 2N 1/8 1/8 2.28 7/16 7/16 12.7 15.24 23.87 30.48
    SK1(N) 2- 4N 1/8 1/4 2.28 9/16 7/16 12.7 15.24 28.95 35.56
    SK1(N) 2- 6N 1/8 3/8 2.28 11/16 7/16 12.7 15.24 29.21 35.81
    SK1(N) 2- 8N 1/8 1/2 2.28 7/8 7/16 12.7 15.24 35.56 42.16
    SK1(N) 3- 2N 3/16 1/8 3.04 7/16 1/2 13.71 16 24.63 31.24
    SK1(N) 3- 4N 3/16 1/4 3.04 9/16 1/2 13.71 16 29.71 36.32
    SK1(N) 4- 2N 1/4 1/8 4.82 1/2 9/16 15.24 17.78 25.4 32.76
    SK1(N) 4- 4N 1/4 1/4 4.82 9/16 9/16 15.24 17.78 30.48 37.84
    SK1(N) 4- 6N 1/4 3/8 4.82 11/16 9/16 15.24 17.78 30.98 38.35
    SK1(N) 4- 8N 1/4 1/2 4.82 7/8 9/16 15.24 17.78 37.33 44.70
    SK1(N) 4- 12N 1/4 3/4 4.82 1-1/16 9/16 15.24 17.78 38.86 46.22
    SK1(N) 5- 2N 5/16 1/8 4.82 9/16 5/8 16.25 18.54 26.67 34.03
    SK1(N) 5- 4N 5/16 1/4 6.35 9/16 5/8 16.25 18.54 31.24 38.6
    SK1(N) 5- 6N 5/16 3/8 6.35 11/16 5/8 16.25 18.54 31.75 39.11
    SK1(N) 6- 2N 3/8 1/8 4.82 5/8 11/16 16.76 19.3 27.94 35.3
    SK1(N) 6- 4N 3/8 1/4 7.11 5/8 11/16 16.76 19.3 32.51 39.87
    SK1(N) 6- 6N 3/8 3/8 7.11 11/16 11/16 16.76 19.3 32.51 39.87
    SK1(N) 6- 8N 3/8 1/2 7.11 7/8 11/16 16.76 19.3 38.86 46.22
    SK1(N) 6- 12N 3/8 3/4 7.11 1-1/16 11/16 16.76 19.3 40.38 47.75
    SK1(N) 8- 2N 1/2 1/8 4.82 13/16 7/8 22.86 21.84 28.7 38.86
    SK1(N) 8- 4N 1/2 1/4 7.11 13/16 7/8 22.86 21.84 33.27 43.43
    SK1(N) 8- 6N 1/2 3/8 9.65 13/16 7/8 22.86 21.84 33.27 43.43
    SK1(N) 8- 8N 1/2 1/2 10.41 7/8 7/8 22.86 21.84 38.86 49.02
    SK1(N) 8- 12N 1/2 3/4 10.41 1-1/16 7/8 22.86 21.84 40.38 50.54
    SK1(N) 8- 16N 1/2 1 10.41 1-3/8 7/8 22.86 21.84 46.99 57.15
    SK1(N)10- 6N 5/8 3/8 9.65 15/16 1 24.38 21.84 34.03 44.19
    SK1(N)10- 8N 5/8 1/2 11.93 15/16 1 24.38 21.84 38.86 49.02
    SK1(N)10- 12N 5/8 3/4 12.7 1-1/16 1 24.38 21.84 40.38 50.54
    SK1(N)12- 8N 3/4 1/2 11.93 1-1/16 1-1/8 24.38 21.84 40.38 50.54
    SK1(N)12- 12N 3/4 3/4 15.74 1-1/16 1-1/8 24.38 21.84 40.38 50.54
    SK1(N)12- 16N 3/4 1 15.74 1-3/8 1-1/8 24.38 21.84 46.99 57.15
    SK1(N)14- 12N 7/8 3/4 15.74 1-3/16 1-1/4 25.9 21.84 40.38 50.54
    SK1(N)14- 16N 7/8 1 18.28 1-3/8 1-1/4 25.9 21.84 46.99 57.15
    SK1(N)16- 8N 1 1/2 11.93 1-3/8 1-1/2 31.24 26.41 45.21 57.4
    SK1(N)16- 12N 1 3/4 15.74 1-3/8 1-1/2 31.24 26.41 45.21 57.4
    SK1(N)16- 16N 1 1 22.35 1-3/8 1-1/2 31.24 26.41 50.03 62.23
    SK1(N)20- 16N 1-1/4 1 22.34 1-3/4 1-7/8 41.15 38.86 55.12 77.22
    SK1(N)20- 20N 1-1/4 1-1/4 27.69 1-3/4 1-7/8 41.15 38.86 55.12 77.22
    SK1(N)24- 24N 1-1/2 1-1/2 34.04 2-1/8 2-1/4 50.04 45.21 61.72 88.9
    SK1(N)32- 32N 2 2 45.97 2-3/4 3 67.56 62.74 76.2 113.54
